elowerk TestBuilder

elowerk TestBuilder ist die Betriebs-Software für alle elowerk Test­systeme. TestBuilder basiert auf dem Microsoft .NET Framework.

Mit TestBuilder können Testprogramme in kürzester Zeit erstellt werden. Der Import von CAD-Daten liefert die Grundlage für den eingebauten Programmgenerator. Ein Basis-Testprogramm mit Testschritten für die Komponenten des Prüflings wird automatisch erzeugt. Die Parameter der Testschritte werden voreingestellt. Den Testschritten werden Nadelnummern zugewiesen. Parallele Bauteile werden erkannt und ihre Testschritte zusammengefasst. Es wird analysiert, ob Guarding erforderlich ist und gegebenenfalls aktiviert. Guard-Punkte werden automatisch ermittelt.

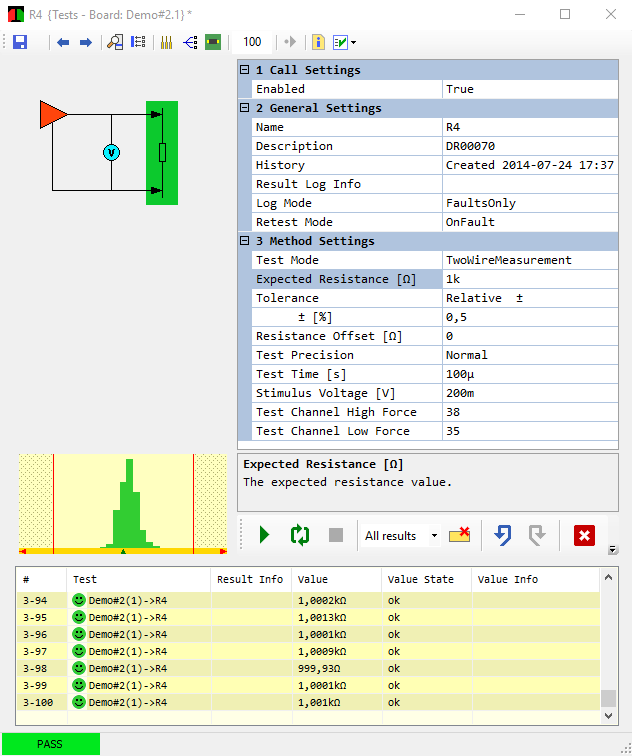

Die Be­arbeitung der Test­programme erfolgt mit Hilfe einer gra­fischen Be­nutzer­oberfläche. Für alle üblichen Testaufgaben stehen vorgefertigte Testmethoden zur Verfügung.

Mehr…

Testmethoden für Komponenten

  • Widerstände
  • Kondensatoren
  • Induktivitäten
  • Dioden
  • LEDs
  • Zenerdioden
  • Transistoren
  • MOSFETs
  • Thyristoren
  • Optokoppler
  • Relays

Allgemeine Testmethoden

  • Kontaktierungstest
  • Kurzschlusstest
  • Isolationstest
  • Verbindungstest
Weniger…

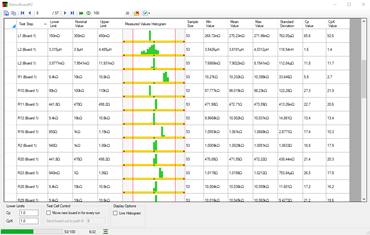

Eine umfangreiche statistische Auswertung der Tests erlaubt es, die Stabilität zu überprüfen und die Prozesstauglichkeit zu belegen. Cp- und CpK-Werte können für jeden Testschritt ermittelt und protokolliert werden.



Für den Einsatz in der Produktion steht ein eigenes, konfigurierbares Produktionsinterface zur Verfügung. Die Benutzeroberfläche ist auf elementaren Funktionen reduziert. Funktionen, Abläufe und Darstellungen können konfiguriert werden. Darüber hinaus kann der Zugang über eine integrierte Benutzerverwaltung geregelt werden.



Paralleles Testen wird unterstützt. Testaufgaben können auf mehrere Controller des eloZ1-Testsystems verteilt werden. Die Testdauer kann dadurch erheblich verkürzt werden.



TestBuilder ist offen für Erweiterungen.

Mehr…

TestBuilder bietet je nach Auf­gaben­stellung ver­schiedene Möglich­keiten, um mit externer Software zu kooperieren (beispielsweise zur Integration in Teststand von National Instruments). Auf der anderen Seite kann auch externe Software in die Testdurchführung eingebunden werden.

Für individuelle Testmethoden oder spezielle Testabläufe besteht die Möglichkeit, diese als "Script" zu programmieren. Die Script-Programmierung basiert auf dem Microsoft .NET Framework, so dass Klassen und Methoden aus dem .NET Framework zur Verfügung stehen. Die Programmierung erfolgt in C# oder Visual Basic .NET.

TestBuilder ist darüber hinaus durch Plugin-Technik er­weiter­bar. "Plugins" sind kleine Programm­teile, die TestBuilder aufrufen kann. Auf diese Weise können beispielsweise eigene Test­methoden und eigene Be­dien­oberflächen realisiert werden. Zur Implementierung sind alle .NET Framework Sprachen einsetzbar.

Weniger…

KERCAM

Die elowerk Testsysteme werden von KERCAM unterstützt. KERCAM ist ein Software-Paket zur Aufbereitung von CAD-Daten für den elektrischen Test.

Es stehen umfangreiche grafische Werkzeuge zur Verfügung, die es ermöglichen Daten für Adapterbau und Testprogramme in kürzester Zeit zu erstellen. KERCAM verfügt über Import-Filter für diverse CAD-Formate, selbst Gerber-Daten können als Basis dienen.

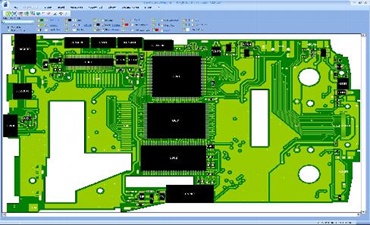

Die von KERCAM erzeugten CrossCAM-Dateien können vom elowerk TestBuilder direkt geladen werden. Aus den Daten werden automatisch Testprogramme erzeugt. Das anschließende Debuggen wird durch KERVIEW unterstützt. Mit KERVIEW können die Board-Daten aus KERCAM-Projekten grafisch dargestellt werden.

Rund um KERCAM gibt es weitere Software-Produkte, die die Reparatur von Baugruppen unterstützen, die Daten für die Fertigung aufbereiten und die Dokumentation erleichtern.

KERCAM ist ein Produkt der Firma CAM Consulting.
